Бензопила «Урал» 2Т- Электрон. Технические характеристики, фото, видео.

Want create site? Find Free WordPress Themes and plugins.

Эта бензопила которая является «сестрой» настолько же легендарной бензопиле «Дружба» выпускалась с 1955 года по 2008 год на заводе который работал на нужды оборонной промышленности. Этот завод носит имя легендарного чекиста- Феликса Эдмундовича Дзержинского и расположен в городе Перми. Выпущено бензопил «Урал» было больше 14 000 000 штук, что позволило всей лесозаготовительной отрасли СССР выйти на по настоящему промышленные объемы.

Бензопила «Урал -Электрон»

Как известно, в Советском Союзе было 2 модели бензиновых пил- «Урал» и «Дружба» и электрические «Парма». Если «Дружба» изначально предполагалась для частных хозяйств, то «Урал» разрабатывался как пила «профессиональная» сугубо для работ по валке леса. Бензопилы «Дружба» и «Урал» имеют схожую конструкцию, однако есть и кое-какие отличия.

Отличие бензопилы «Урал» от бензопилы «Дружба»

  • Большая мощность. 5 л.с. против 4 у «Дружбы»
  • Меньший вес. «Урал» весит 11 килограмм, а «Дружба» 12,5.
  • На «Урале» редуктор позволяет поворачивать пильную гарнитуру на 90 градусов для облегчения валки.
  • Рукоятки вынесены вверх, так же как, например, на «рогатой» Хускварне». Это сильно облегчает работу при глубоком снеге и сберегло ни одну спину вальщиков.
  • Так же «Урал» снабжен системой смазки цепи, а на Дружбе такой системы не было.

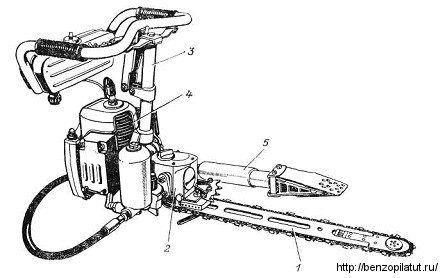

  • «Урал» комплектовался гидроклином. Это устройство для сваливания подпиленных деревьев в нужном направлении.



У отечественных бензопил времен СССР было еще одно существенное отличие от современных моторных пил. Это необходимость обкатки! Если любая современная пила не требует обкатки как таковой, единственное, что рекомендуется не работать на полных оборотах (подробнее про обкатку современных бензопил читайте ТУТ) , то «Урал» и «Дружба» перед работой должны были ее пройти обязательно.

Обкатка бензопилы «Урал»

Обкатка бензопилы «Урал» начиналась с работы на холостом ходу до той поры, пока не будет выработано не меньше четырех полных баков. При этом пропорция масла и бензина для обкатки бензопилы «Урал» должна быть равна 1:15, то есть на 15 литров бензина стоит заливать 1 литр масла.

После того, как пила отработала на холостом ходу, обкатка продолжается при работе. В течении 25 часов бензопила не должна подвергаться полным нагрузкам. Топливная смесь готовится в тех же пропорциях, что и при обкатке на холостом ходу.

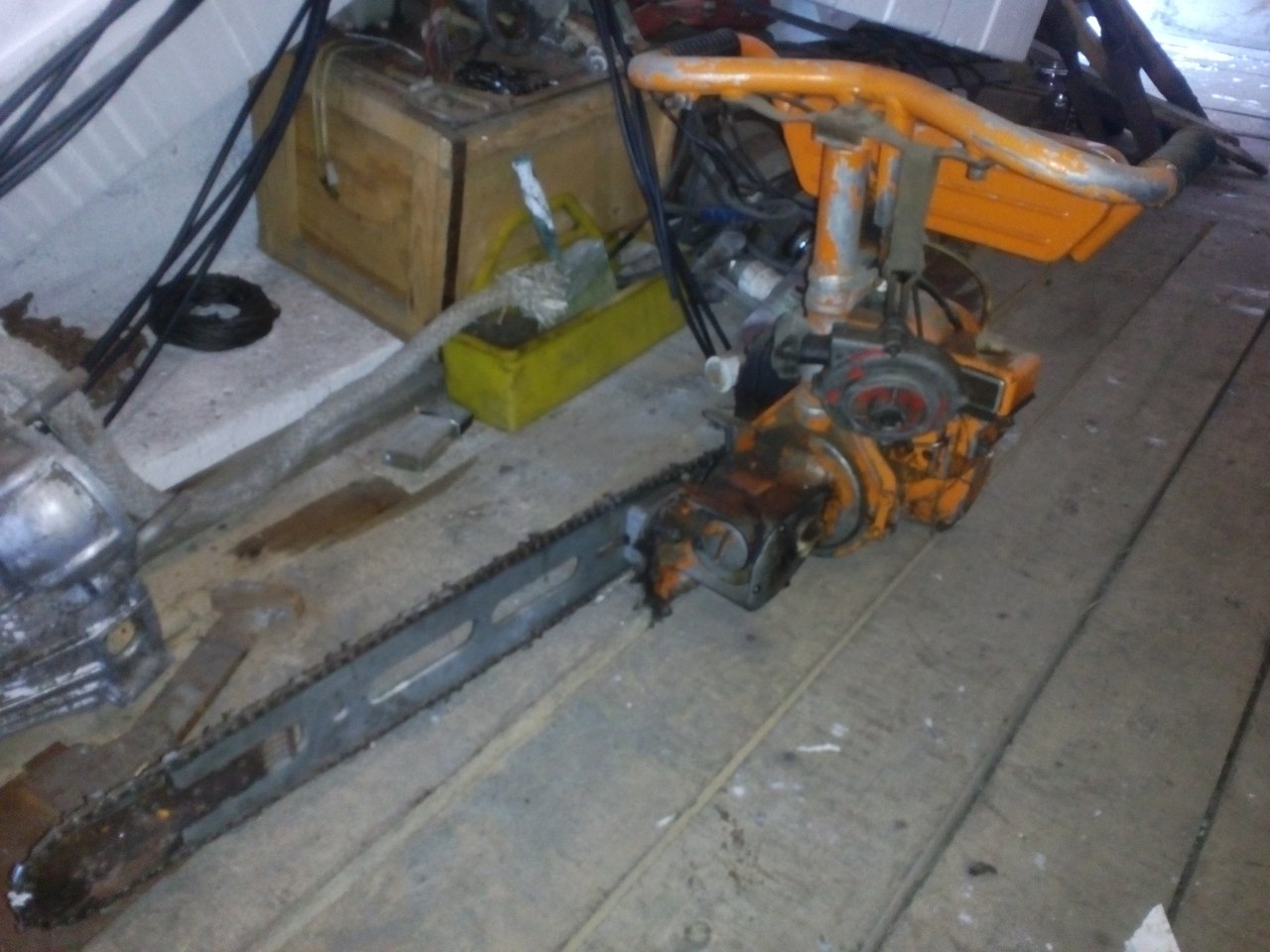

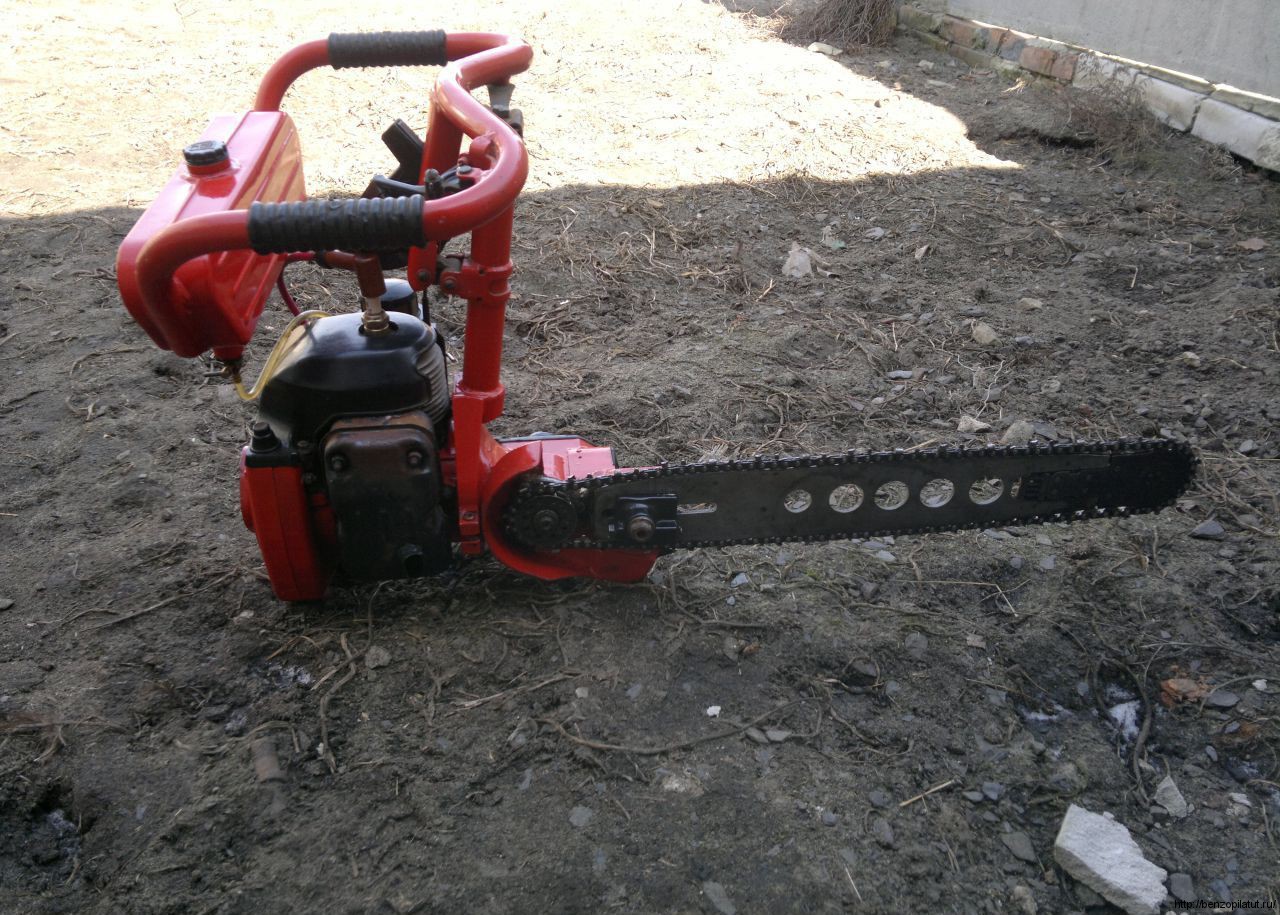

Урал -бензопила

Урал -бензопила

Пропорция смешивания масла и бензина для бензопилы «Урал» после обкатки составляет 1:20. На 20 литров бензина 1 литр масла.

Самоделки из бензопилы «Урал»

Из бензопил «Урал» и «Дружба» народными умельцами собрано немало различных устройств. Чего стоит байка о заключенном который совершил побег с помощью вертолета из бензопилы. Об этих поделках поговорим в отдельной теме. А пока посмотрите на 12 — вольтовый генератор собранный из двигателя бензопилы «Урал» и генератора с автомобиля «Волга».

Генератор из бензопилы Урал

Генератор из бензопилы Урал

Регулировка зажигания бензопилы «Урал 2Т-Электрон»

Изначально на заводе изготовителе зажигание настроено самым оптимальным образом! Характеристики зажигания приведены в инструкции которую можно скачать ниже. Я же расскажу как выставить зажигание на бензопиле «Урал» после снятия магнето.

Зажигание бензопилы Урал-рис.1

Рисунок 1

Зажигание бензопилы Урал-

Рисунок 2

Регулировка карбюратора бензопилы «Урал»

Регулировка холостых оборотов двигателя бензопилы.

Регулировка производится посредством изменением качества и количества горючей смеси, поступающей в
цилиндр двигателя. Количество подаваемой смеси в карбюратор пилы изменяют винтом №3 (рисунок 14), ограничивающим поворот рычага управления дроссельной заслонкой 1 в сторону ее закрытия.
Качество смеси изменяют винтом №1 (рисунок 15) карбюратора.

Если Вы проводите регулировку холостых оборотов бензиновой пилы «Урал», то исходите из следующих указаний производителя:

а) Двигатель должен устойчиво и равномерно работать на холостом ходу, а пильная цепь стоять на месте.
б) Двигатель не должен выпускать большое количество дыма
в) Двигатель должен иметь хорошую приемистость, то есть при резком нажатии на рычаг управления
дроссельной заслонкой он должен быстро и легко развивать обороты.
г) Регулировка холостых оборотов выполняется в таком порядке:

  • запускаем двигатель и прогреваем его на малых и средних оборотах. Винтом №3 (рисунок 14)
  • устанавливаем минимально устойчивые обороты, при которых  цепь не движется  по шине пилы. Если двигатель сильно дымит ( а это явный признак чрезмерно богатой смеси), то винт №1 карбюратора необходимо повернуть до поры пока обороты не вырастут, а дым из глушителя уменьшится .
  • затем снова выставляем минимальные обороты, на которых работает пила для этого- выворачиваем винт №3 (рисунок 14);
  • после того как провели эту регулировку надо проверить приемистость двигателя бензопилы. Для этого оень  резко нажимаем  на рычаг управления дроссельной заслонкой на несколько секунд до упора. При этом двигатель должен быстро набрать обороты. Если двигатель глохнет или имеет «провал» мощности, т. е. медленно набирает обороты (бедная смесь), то необходимо винт №1 карбюратора вывернуть на необходимую величину. Обороты двигателя уменьшатся. Для повышения оборотов холостого хода винт №3
  • необходимо частично завернуть. Снова проверить двигатель на приемистость;
  • по окончании регулировки винт 3 фиксируем специальными контргайками 2 (рисунок 14).

Регулировка двигателя на максимальную мощность

Данную регулировку следует производить после того, как вы обкатали свой «Урал» и отрегулировали обороты холостого хода.
Регулировка производится винтом «2 (рисунок 15) карбюратора бензопилы, путем обеднения или обогащения топливной смеси при работающем в рабочем режиме двигателе. При частичном вкручивании регулировочного винта смесь обедняется, при выкручивании — обогащается. Самое оптимальное положение винта №2 карбюратора определяется экспериментальным путем при работе бензопилой.

Если Вы проводите регулировку холостых оборотов бензиновой пилы «Урал», то исходите из следующих указаний производителя:

  • Двигатель бензопилы должен развивать мощность обеспечивающую высокую производительность пиления при малом количестве дыма.
  • Бензопила должна иметь хорошую приемистость, не перегреваться и не сбрасывать обороты и останавливаться при работе (перегрев двигателя—признак обедненной смеси и перегрузки двигателя).
  • Из-за отсутствия опыта возможны случаи полной разрегулировки карбюратора, при этом
    бензопила перестает нормально работать, пуск двигателя затрудняется или становится невозможным.
  • Для восстановления нормальной регулировки необходимо винты карбюратора №1 и №2 (рисунок 15)
    установить в исходное положение следующим образом:
    а) винт №1 завернуть до упора и затем вывернуть на один оборот;
    б) винт №2 завернуть до упора и затем вывернуть на’/2 оборота. После восстановления исходного
    положения регулировочных винтов произвести регулировку согласно описанным выше приемам

Технические характеристики бензопилы «Урал 2Т-Электрон»

Двигатель бензиновый одноцилиндровый двухтактный
Мощность, кВт/л.с. 3.68/5.0
Частота вращения, об/мин 6200
Зазор между электродами свечи 0,6-0,7 мм
Уровень звука дБА 105
Расход топлива, г/кВт ч 632
Топливный бак, объем 1,6 л
Расход смазки, см³/мин 42252
Бак масла для смазки цепи, объем 0,24 л
Рабочая длина пильного аппарата, см 46
Шаг цепи, мм 10,26
Масса, кг 11,7
Габариты длина/ширина/высота 880/455/460 мм

Цепи для бензопилы «Урал»

Для бензопилы «Урал-2Т Электрон» используются цепи с шагом в 0,404 дюйма, шириной паза 1,6 мм, а количество звеньев цепи равно 64. Это цепи принадлежащие к профессиональному сегменту. Отличаются хорошей производительностью и скоростью реза. Как правило используются для валки и заготовки леса.

Цепь Rezer AC-10

Цепь Rezer ACS-10

Видео о бензопиле «Урал»

Видео о работе бензопилой «Урал». Человек рассказывает о пиле, показывает как ее заводить и работать.

На этом видео «Урал» еще с контактной системой зажигания. Пила 79-го года выпуска!!!

Еще одно видео носит очень практичный характер. В нем рассказывается о ремонте карбюратора бензопилы «Урал». Ремонт бензопилы «Урал» и карбюратора, в частности, тоже требует отдельной темы, но когда доберусь — не знаю, поэтому выкладываю.

Безусловно количество видеоматериалов по данной бензопиле гораздо больше, чем я предложил для просмотра, но буду добавлять постепенно в других темах о бензопиле «Урал»

Вы можете помочь в составлении рейтинга бензопил, проголосовав в опросе: «Составляем рейтинг бензопил»

Инструкция для бензопилы «Урал 2т Электрон»
